Die optimale Position der Steckdose bei einer Dunstabzugshaube sollte bereits feststehen, bevor Elektroanschlüsse, Küchenmöbel und Abluftführung endgültig geplant werden. Aus der Beratung wissen wir: Eine ungünstig platzierte Steckdose kann später mit dem Motorgehäuse, dem Kaminschacht, einem Abluftkanal oder Befestigungspunkten kollidieren. Bei manchen Geräten ist außerdem gar keine klassische Steckdose vorgesehen, sondern eine andere elektrische Anschlussart. Deshalb gibt es nicht die eine richtige Höhe für jede Dunstabzugshaube. Entscheidend sind immer das konkrete Haubenmodell, die Einbausituation und die Montage- beziehungsweise Elektroanschlussvorgaben des Herstellers.
Die Schnellantwort von André Eichler
- Keine pauschale Höhe: Die richtige Position des Elektroanschlusses hängt von Haubentyp, Modell, Montagehöhe, Anschlussart und den Einbaumaßen des Herstellers ab.
- Erst Gerät, dann Elektroplanung: Legen Sie möglichst zuerst das konkrete Haubenmodell fest und planen Sie anschließend Steckdose beziehungsweise Anschluss anhand der technischen Zeichnung.
- Kollisionen vermeiden: Anschluss, Stecker und Leitung dürfen nicht dort liegen, wo Motor, Abluftkanal, Befestigung, Kaminschacht oder andere Bauteile den benötigten Raum beanspruchen.
- Elektroarbeiten gehören zum Fachbetrieb: Die konkrete Anschlussart, Absicherung und Ausführung sollte anhand der Herstellerunterlagen von einer qualifizierten Elektrofachkraft geplant und ausgeführt werden.
Arbeiten an der Elektroinstallation gehören in die Hände einer entsprechend qualifizierten Elektrofachkraft. Dieser Ratgeber hilft bei der Küchen- und Geräteplanung, ersetzt aber keine Elektroplanung. Maßgeblich sind immer die technischen Unterlagen des konkreten Gerätes und die für die jeweilige Installation geltenden Anforderungen.
1. Warum die Steckdosenposition so wichtig ist
Bei einer Dunstabzugshaube muss der elektrische Anschluss nicht nur technisch passen. Er darf auch die Montage des Gerätes nicht behindern. Befindet sich die Steckdose beispielsweise genau hinter einem Motorblock, einer Befestigungsschiene oder dem Abluftrohr, kann die Installation schwierig oder sogar unmöglich werden. Ebenso ungünstig ist eine Position, bei der Anschlussleitung oder Stecker gequetscht werden.
Bei einer Ablufthaube kommt ein weiterer Punkt hinzu: Elektroanschluss und Abluftführung müssen gemeinsam geplant werden. Wo Rohr, Flachkanal oder Mauerdurchführung verlaufen, steht dieser Raum möglicherweise nicht mehr für Steckdose und Leitungsführung zur Verfügung. Wie eine Abluftstrecke sinnvoll aufgebaut wird, erklären wir ausführlich im Ratgeber Dunstabzugshaube an Abluftkanal anschließen.
[Bild: Küchenplanung mit eingezeichneten Elektroanschlüssen für eine Dunstabzugshaube]
2. Die wichtigste Regel: Erst das Haubenmodell festlegen
Eine häufige Frage lautet: „Auf welcher Höhe muss die Steckdose für die Dunstabzugshaube sitzen?“ Eine allgemeingültige Zentimeterangabe wäre hier irreführend. Wandhaube, Kopffreihaube, Inselhaube, Deckenlüfter, Lüfterbaustein und Kochfeldabzug unterscheiden sich konstruktiv erheblich. Selbst zwei optisch ähnliche Wandhauben können Motor, Befestigung, Abluftanschluss und Netzanschluss an unterschiedlichen Stellen besitzen.
Deshalb empfehlen wir folgende Reihenfolge: Zuerst das konkrete Gerät auswählen, anschließend Montagezeichnung und Anschlussvorgaben prüfen und erst danach die Position des Elektroanschlusses festlegen. So vermeiden Sie, dass die fertige Steckdose später genau dort sitzt, wo ein anderes Bauteil montiert werden muss.
Praxistipp von André Eichler: Geben Sie Ihrem Elektriker nicht nur die Information „Hier kommt eine Dunstabzugshaube hin“. Stellen Sie ihm möglichst die technische Zeichnung beziehungsweise Montageanleitung des konkreten Modells zur Verfügung. Dort lassen sich Anschlussbereiche, Gerätemaße und mögliche Kollisionsbereiche wesentlich genauer erkennen.
3. Elektroanschluss nach Haubentyp planen
Die Bauart der Dunstabzugshaube gibt einen ersten Hinweis darauf, in welchem Bereich ein Elektroanschluss sinnvoll sein kann. Die folgenden Angaben sind deshalb Planungsorientierungen und keine festen Einbaumaße. Maßgeblich bleibt immer die Dokumentation des konkreten Modells.
3.1 Wand- und Kopffreihauben

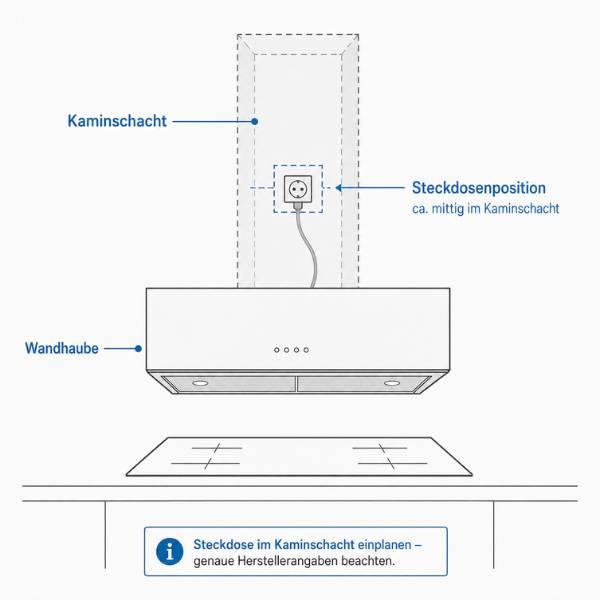

Bei vielen Wandhauben befindet sich der elektrische Anschluss in einem Bereich, der später durch Gerät oder Kaminschacht verdeckt wird. Wo genau dieser Bereich liegt, hängt jedoch von Konstruktion, Motorposition, Befestigung und Abluftführung ab.
- Montagezeichnung prüfen: Anschluss erst festlegen, wenn Gerätehöhe und Befestigungspunkte bekannt sind.
- Abluftweg berücksichtigen: Bei Abluftbetrieb darf die Steckdose nicht mit Rohr, Flachkanal oder Übergang kollidieren.
- Stecker und Leitung mitdenken: Nicht nur die Steckdose selbst benötigt Raum. Auch Stecker, Anschlussleitung und mögliche Kabelradien müssen berücksichtigt werden.
Auch die Montagehöhe der Haube beeinflusst die gesamte Planung. Mehr dazu finden Sie in unserem Ratgeber Dunstabzugshaube montieren: Schritt-für-Schritt-Anleitung.
3.2 Inselhauben und Deckenlüfter
Bei Inselhauben und Deckenlüftern kommt die Stromversorgung typischerweise aus dem Deckenbereich. Gerade hier ist eine frühe Planung wichtig, weil Leitungen nach Fertigstellung von Decke oder Abhängung nur mit zusätzlichem Aufwand verändert werden können.
- Inselhauben: Anschlussbereich, Befestigung und gegebenenfalls Abluftführung müssen bereits bei der Deckenplanung aufeinander abgestimmt werden.
- Deckenlüfter: Je nach Modell können Netzanschluss, Motor, externe Motoreinheit und Einbaukonstruktion unterschiedliche Anforderungen stellen.
- Revisionsmöglichkeit: Bei abgehängten Decken muss die spätere Wartungs- und Einbausituation bereits bei der Planung berücksichtigt werden.
3.3 Unterbauhauben und Lüfterbausteine
Bei Unterbauhauben und Lüfterbausteinen wird der Elektroanschluss häufig innerhalb oder im Umfeld des Möbels vorgesehen, in das das Gerät eingebaut wird. Aber auch hier gibt es keine universelle Position.
- Einbauraum prüfen: Motor, Abluftanschluss und Befestigung können einen großen Teil des verfügbaren Schrankraums beanspruchen.
- Herstellerzeichnung nutzen: Anschlussbereich anhand der konkreten Einbaumaße festlegen.
- Wartung berücksichtigen: Das Gerät muss entsprechend den Herstellervorgaben installiert, gewartet und gegebenenfalls elektrisch getrennt werden können.
3.4 Kochfeldabzüge und Downdraft-Systeme
Bei Kochfeldabzügen ist die Elektroplanung besonders modellabhängig. Kochfeld, Lüftereinheit, Umluftbox beziehungsweise Abluftkanal und Schubladen- oder Schrankkonstruktion teilen sich einen begrenzten Einbauraum. Je nach System können außerdem unterschiedliche elektrische Anschlüsse für Kochfeld und Lüftung vorgesehen sein.
Deshalb sollte die Position nicht pauschal mit „Steckdose im Unterschrank“ festgelegt werden. Entscheidend sind die Anschlusspläne des konkreten Kochfeldabzugs und die Küchenplanung.
Wenn Sie noch zwischen klassischer Haube und Kochfeldabzug abwägen, hilft unser Ratgeber Kochfeldabzug oder Dunstabzugshaube? bei der grundsätzlichen Planung.
| Haubentyp | Typischer Planungsbereich | Entscheidend |
|---|---|---|
| Wand- und Kopffreihaube | Verdeckter Bereich hinter Gerät oder Kaminschacht | Motor, Befestigung, Abluftweg und Herstellerzeichnung |
| Inselhaube | Deckenbereich über der Haube | Aufhängung, Anschlussart und gegebenenfalls Abluftführung |
| Deckenlüfter | Einbau- beziehungsweise Deckenbereich | Einbautiefe, Motorposition, Wartungszugang und Herstellerangaben |
| Unterbauhaube / Lüfterbaustein | Im oder am Einbaumöbel | Verfügbarer Einbauraum und Position der Gerätekomponenten |
| Kochfeldabzug | Geräte- und Unterschrankbereich gemäß Planung | Anschlussplan, Lüftungstechnik, Möbel und weitere elektrische Anschlüsse |
4. Steckdose, Festanschluss und elektrische Anforderungen
Nicht jede Dunstabzugshaube wird auf dieselbe Weise elektrisch angeschlossen. Je nach Hersteller und Modell kann beispielsweise ein steckerfertiger Anschluss vorgesehen sein oder eine andere Anschlussart erforderlich werden. Deshalb sollten Anschlussart, Anschlusswerte und Absicherung nicht pauschal aus allgemeinen Küchenregeln abgeleitet werden.
Maßgeblich sind das Typenschild, die technische Dokumentation und die Montageanleitung des konkreten Gerätes. Die Elektrofachkraft kann anhand dieser Angaben prüfen, wie Anschluss, Stromkreis, Absicherung und gegebenenfalls eine erforderliche Trennmöglichkeit auszuführen sind.
4.1 Muss die Steckdose immer erreichbar sein?
Auch hier sollte nicht pauschal mit Ja oder Nein geantwortet werden. Entscheidend sind die Anschlussart, die Herstellervorgaben und die elektrische Ausführung. Bei einem steckerfertigen Gerät kann die Erreichbarkeit des Steckers für Wartungsarbeiten relevant sein. Ist der Anschluss nach dem Einbau nicht frei zugänglich oder ist ein Festanschluss vorgesehen, muss die Elektroplanung eine zum Gerät und zur Installation passende Möglichkeit zur sicheren Trennung berücksichtigen.
Für die Küchenplanung bedeutet das: Verstecken Sie den Anschluss nicht einfach irgendwo hinter der Haube, sondern klären Sie vorab mit Herstellerunterlagen und Elektrofachkraft, wie die vorgesehene Anschluss- und Wartungssituation aussieht.
4.2 Abluft und Feuerstätten zusätzlich berücksichtigen
Die Position der Steckdose ist nicht mit der sicherheitstechnischen Betrachtung einer Ablufthaube und einer raumluftabhängigen Feuerstätte zu verwechseln. Wird eine Ablufthaube zusammen mit einer solchen Feuerstätte betrieben, können zusätzliche Sicherheitsmaßnahmen erforderlich sein.
Die Zusammenhänge erklären wir im Ratgeber Feuerstättenverordnung und Dunstabzugshauben. Eine mögliche technische Lösung kann – abhängig von der konkreten Situation – ein Fensterkontaktschalter für die Dunstabzugshaube sein. Welche Lösung zulässig und erforderlich ist, muss für die konkrete Anlage geklärt werden.
5. Häufige Planungsfehler vermeiden
| Problem | Typische Ursache | Bessere Planung |
|---|---|---|
| Steckdose kollidiert mit der Haube | Elektroanschluss wurde vor Auswahl des konkreten Gerätes festgelegt | Technische Zeichnung des ausgewählten Modells vor der Elektroinstallation verwenden |
| Stecker passt nicht in den vorgesehenen Raum | Nur die Steckdose, nicht aber Stecker, Leitung und Gerätebauteile wurden berücksichtigt | Benötigten Anschlussraum anhand des konkreten Gerätes planen |
| Abluftrohr und Steckdose liegen am selben Platz | Elektro- und Abluftplanung wurden getrennt voneinander durchgeführt | Haube, Abluftführung und Elektroanschluss gemeinsam planen |
| Anschluss später schlecht erreichbar | Wartungs- und Trennmöglichkeit wurde nicht berücksichtigt | Anschlussart und notwendige Trennmöglichkeit vorab mit der Elektrofachkraft klären |
| Falsche Anschlussannahme | Es wurde pauschal von einer normalen Steckdose ausgegangen | Herstellerunterlagen und Anschlussdaten des konkreten Modells prüfen |
| Probleme beim Kochfeldabzug | Elektroanschluss, Luftführung und Möbelplanung wurden unabhängig voneinander festgelegt | Kompletten Einbauraum anhand der Geräte- und Küchenplanung koordinieren |
6. Unsere Checkliste vor der Elektroinstallation
- Konkretes Modell der Dunstabzugshaube festlegen.
- Montageanleitung und technische Zeichnung bereithalten.
- Vorgesehene Anschlussart des Gerätes prüfen.
- Montagehöhe und endgültige Geräteposition festlegen.
- Motor, Befestigungspunkte und benötigten Einbauraum berücksichtigen.
- Bei Abluftbetrieb den Verlauf von Rohr oder Flachkanal einplanen.
- Bei Umluftbetrieb Platz für Filter, Umluftboxen oder Rückführung berücksichtigen.
- Bei Kochfeldabzügen Elektro-, Lüftungs- und Möbelplanung gemeinsam durchführen.
- Wartungs- und Trennmöglichkeit berücksichtigen.
- Elektrofachkraft die technischen Unterlagen des Gerätes zur Verfügung stellen.
Wenn Sie Ihre Dunstabzugshaube anschließend montieren, sollten neben dem Elektroanschluss auch Befestigung, Montagehöhe und gegebenenfalls die Abluftführung stimmen. Eine Übersicht finden Sie in unserem Ratgeber Dunstabzugshaube montieren – Schritt für Schritt.
7. Beratung bei der Planung
Gerade bei hochwertigen Dunstabzugshauben lohnt es sich, die technischen Voraussetzungen vor der Bestellung zu prüfen. Eine Zeichnung mit wenigen Zentimetern Unterschied kann darüber entscheiden, ob Steckdose, Abluftkanal und Befestigung später problemlos zusammenpassen.
Unsicher bei Steckdose, Abluftanschluss oder Montage?
Wenn Sie bereits ein bestimmtes Modell ausgewählt haben, können wir Ihnen bei der Einordnung der technischen Unterlagen helfen. Besonders hilfreich sind dabei die genaue Modellbezeichnung, die geplante Montageart und – bei Abluftbetrieb – Informationen zur vorhandenen oder geplanten Abluftführung.
So lassen sich viele typische Planungsfehler erkennen, bevor Elektriker, Küchenmonteur oder Trockenbauer ihre Arbeiten abgeschlossen haben.
FAQ: Steckdose und Elektroanschluss bei Dunstabzugshauben
Wo sollte die Steckdose für eine Wandhaube platziert werden?
Eine allgemeingültige Position gibt es nicht. Bei vielen Wandhauben liegt der Anschluss in einem später verdeckten Bereich hinter Gerät oder Kaminschacht. Die genaue Position sollte jedoch erst anhand der Montagezeichnung des konkreten Modells festgelegt werden, damit Steckdose und Stecker nicht mit Motor, Befestigung oder Abluftführung kollidieren.
Muss die Steckdose für eine Dunstabzugshaube immer zugänglich sein?
Das hängt von Anschlussart, Gerät und elektrischer Ausführung ab. Bei einem steckerfertigen Gerät kann die Zugänglichkeit für Wartung und Trennung relevant sein. Ist der Anschluss nicht frei zugänglich oder ist ein Festanschluss vorgesehen, muss die Elektroinstallation eine zum Gerät passende sichere Trennmöglichkeit berücksichtigen. Maßgeblich sind Herstellerangaben und Elektroplanung.
Welche Höhe ist für die Steckdose einer Dunstabzugshaube optimal?
Es gibt keine für alle Dunstabzugshauben gültige Höhe. Die Position hängt unter anderem von Haubentyp, Modell, Montagehöhe, Motorposition, Befestigung und gegebenenfalls der Abluftführung ab. Deshalb sollte die Position anhand der technischen Zeichnung des ausgewählten Gerätes festgelegt werden.
Kann die Steckdose direkt hinter dem Motor der Dunstabzugshaube sitzen?
Nur wenn der Hersteller beziehungsweise die Einbausituation dort ausreichend Raum vorsieht. Motor, Stecker und Anschlussleitung dürfen sich nicht gegenseitig behindern oder gequetscht werden. Deshalb sollte der vorgesehene Anschlussbereich anhand der Montagezeichnung geprüft werden.
Benötigt jede Dunstabzugshaube eine normale Schuko-Steckdose?
Nein. Die Anschlussart ist modellabhängig. Je nach Dunstabzugshaube kann ein steckerfertiger Anschluss oder eine andere elektrische Anschlussart vorgesehen sein. Entscheidend sind die technischen Daten und die Montageanleitung des konkreten Gerätes.
Wer sollte den Elektroanschluss für die Dunstabzugshaube installieren?
Arbeiten an der Elektroinstallation sollten von einer entsprechend qualifizierten Elektrofachkraft ausgeführt werden. Stellen Sie ihr möglichst die technischen Unterlagen der ausgewählten Dunstabzugshaube zur Verfügung, damit Anschlussart, Position und elektrische Ausführung passend zum Gerät geplant werden können.
Was passiert, wenn die Steckdose falsch positioniert ist?
Eine ungünstige Position kann die Montage behindern, mit Motor, Befestigung oder Abluftkanal kollidieren oder dazu führen, dass für Stecker und Leitung nicht genügend Raum vorhanden ist. Im ungünstigsten Fall muss der Elektroanschluss nachträglich versetzt werden.
Unterscheidet sich die Elektroplanung bei Abluft und Umluft?
Die elektrische Anschlussart wird in erster Linie vom konkreten Gerät bestimmt. Die Betriebsart beeinflusst jedoch den verfügbaren Einbauraum: Bei Abluft muss zusätzlich die Kanalführung berücksichtigt werden, bei Umluft können Filter, Umluftboxen oder Luftführungen Platz beanspruchen. Deshalb sollte die gesamte Einbausituation gemeinsam geplant werden.
