Dunstabzugshaube an Abluftkanal anschließen: Planung & Tipps

Eine effiziente Dunstabzugshaube ist das Ergebnis einer durchdachten Planung – besonders, wenn es um den Anschluss an einen Abluftkanal geht. Aus über 20 Jahren Küchenplanung wissen wir: Die Leistung einer Haube hängt maßgeblich davon ab, wie gut der Abluftweg gestaltet ist. Ein zu enger Kanal, zu viele Bögen oder undichte Verbindungen können selbst eine leistungsstarke Dunstabzugshaube ausbremsen und zu unnötiger Geräuschentwicklung führen. Deshalb sollte der Anschluss der Dunstabzugshaube an den Abluftkanal nicht erst beim Einbau, sondern bereits während der Küchenplanung berücksichtigt werden. Dieser Ratgeber begleitet Sie durch die wichtigsten Punkte, damit Ihre Abluftlösung zuverlässig, effizient und möglichst leise funktioniert.

Falls noch nicht feststeht, welche Betriebsart zur Küche passt, hilft unser ausführlicher Vergleich Abluft oder Umluft bei der grundsätzlichen Entscheidung.

1. Warum die Abluftführung entscheidend ist

Die Dunstabzugshaube ist nur ein Teil eines Systems. Sie saugt Kochdünste an, doch der Weg nach draußen bestimmt, wie effektiv und leise diese Arbeit verrichtet wird. Aus der Beratung wissen wir: Ein optimal geplanter Abluftkanal minimiert den Luftwiderstand, sodass das Gebläse der Haube weniger arbeiten muss. Das führt zu einer geringeren Geräuschentwicklung und einer höheren tatsächlichen Leistung der Dunstabzugshaube. Wird der Kanal ungünstig dimensioniert oder verlegt, kann selbst eine leistungsstarke Haube ihre volle Kapazität nicht entfalten. Betrachten Sie Haube und Abluftsystem daher immer als eine funktionale Einheit.

2. Der richtige Rohrdurchmesser für Ihre Dunstabzugshaube

Der Anschlussdurchmesser beziehungsweise der vom Hersteller vorgesehene freie Kanalquerschnitt ist der Ausgangspunkt für die Planung des Abluftkanals. Viele moderne Dunstabzugshauben arbeiten mit großen Rohr- oder Kanalquerschnitten, die konkrete Ausführung unterscheidet sich jedoch je nach Hersteller und Modell. Entscheidend ist deshalb nicht ein pauschales Standardmaß, sondern die jeweilige Montage- und Planungsvorgabe. Wird der vorgesehene Querschnitt unnötig verkleinert, steigt der Strömungswiderstand. Das kann zu Leistungsverlusten und höheren Strömungsgeräuschen führen. Planen Sie die gesamte Abluftstrecke deshalb möglichst mit einem mindestens gleichwertigen freien Querschnitt.

3. Rundrohr, Flachkanal oder flexible Schläuche: Materialien und Formen

Die Wahl des richtigen Materials und der Kanalform beeinflusst die Effizienz und Langlebigkeit Ihres Abluftsystems.

Passende Bauteile für eine fachgerechte Luftführung finden Sie in unserer Kategorie Rohre und Kanäle für Dunstabzugshauben. Dort finden Sie unter anderem Rundrohre, Flachkanäle, Bögen, Übergänge und weitere Komponenten für die Planung des Abluftwegs.

3.1 Rundrohre

Rundrohre bieten bei vergleichbarem Querschnitt in der Regel die besten Strömungsverhältnisse. Sie eignen sich gut, wenn ausreichend Platz in Schränken, Verkleidungen oder einer abgehängten Decke vorhanden ist. Metallrohre (z.B. verzinkter Stahl, Aluminium) sind stabil, langlebig und brandschutztechnisch oft vorteilhaft. PVC-Rohre sind leichter und günstiger, sollten aber gemäß Herstellerangaben und örtlichen Brandschutzvorschriften eingesetzt werden.

3.2 Flachkanäle

Flachkanäle sind eine gute Lösung, wenn nur eine geringe Aufbauhöhe zur Verfügung steht, beispielsweise oberhalb von Hängeschränken, in Trockenbaukonstruktionen oder in Sockelbereichen. Hier sollte man realistisch bleiben: Achten Sie nicht nur auf die äußere Breite, sondern vor allem auf den tatsächlich nutzbaren Innenquerschnitt, um Leistungsverluste zu vermeiden. Ein sehr flacher Kanal kann trotz großer Breite zu wenig Querschnitt besitzen.

3.3 Flexible Abluftschläuche

Flexible Abluftschläuche sind zwar einfach zu montieren, besitzen jedoch häufig eine gerippte Innenfläche. Diese Struktur erhöht den Luftwiderstand erheblich, insbesondere wenn der Schlauch gestaucht, geknickt oder in engen Bögen verlegt wird. Aus der Beratung wissen wir: Flexible Schläuche sollten nur für kurze Übergänge und nicht als vollständiger Abluftkanal eingesetzt werden. Wenn ein flexibler Schlauch unumgänglich ist, sollte er möglichst kurz, vollständig ausgezogen und ohne Einschnürungen montiert werden.

4. Optimale Abluftführung planen

Eine gute Planung der Abluftführung berücksichtigt mehrere Faktoren, um die Leistung zu maximieren und Geräusche zu minimieren:

• Kurze Wege: Je kürzer der Abluftkanal, desto weniger Widerstand muss die Luft überwinden. Planen Sie den Weg von der Haube nach außen so direkt wie möglich.
• Wenige Bögen: Jeder Bogen erhöht den Luftwiderstand. Vermeiden Sie unnötige Richtungswechsel. Wenn Bögen unvermeidlich sind, wählen Sie solche mit einem großen Radius (z.B. 90°-Bogen mit 2 x 45° statt einem scharfen 90°-Bogen).
• Gleichbleibender Querschnitt: Halten Sie den vom Hersteller vorgesehenen freien beziehungsweise äquivalenten Kanalquerschnitt möglichst über die gesamte Strecke bei. Erforderliche Übergänge sollten strömungsgünstig und passend zum verwendeten System ausgeführt werden.
• Glatter Innenraum: Rohre mit glatten Innenflächen bieten den geringsten Widerstand. Flexible Schläuche mit ihren Rillen sind hier klar im Nachteil.
Dämmung: Eine Dämmung des Abluftkanals (insbesondere im unbeheizten Bereich) kann Kondenswasserbildung verhindern und die Geräuschdämmung verbessern.

5. Übergänge und Reduzierungen: Was Sie beachten sollten

Manchmal sind Übergänge von einem Rohrdurchmesser auf einen anderen oder von Rundrohr auf Flachkanal unvermeidlich. Hier gilt: Qualität zahlt sich aus. Verwenden Sie spezielle Übergangsstücke, die für einen möglichst sanften Luftstrom sorgen. Scharfe Kanten oder abrupte Verengungen erzeugen Turbulenzen, die den Luftwiderstand erhöhen und zu zusätzlichen Geräuschen führen.

Reduzierungen sollten grundsätzlich vermieden werden, wenn dadurch der vom Hersteller vorgesehene freie Querschnitt unterschritten wird. Ist aufgrund der Einbausituation ein Übergang erforderlich, sollte dieser strömungsgünstig und passend zum verwendeten Kanalsystem ausgeführt werden. Besonders ungünstig sind abrupte Querschnittsverengungen direkt am Geräteanschluss. Warum unnötige Verengungen Leistung kosten und Geräusche erhöhen können, erklären wir ausführlich im Ratgeber Reduzierungen im Abluftkanal vermeiden.

6. Luftdichte Verbindungen sind Pflicht

Undichte Stellen im Abluftkanal sind ein häufiges Problem, das oft unterschätzt wird. Sie führen nicht nur zu Leistungsverlust, da ein Teil der angesaugten Luft wieder in den Raum zurückströmt oder Falschluft gezogen wird, sondern können auch zu Feuchtigkeitsproblemen in der Wand oder Decke führen. Alle Verbindungsstücke, Bögen und Übergänge müssen luftdicht miteinander verbunden werden. Hierfür eignen sich spezielle Dichtbänder, Dichtmanschetten oder Silikondichtmittel, die für den Einsatz im Abluftbereich vorgesehen sind.

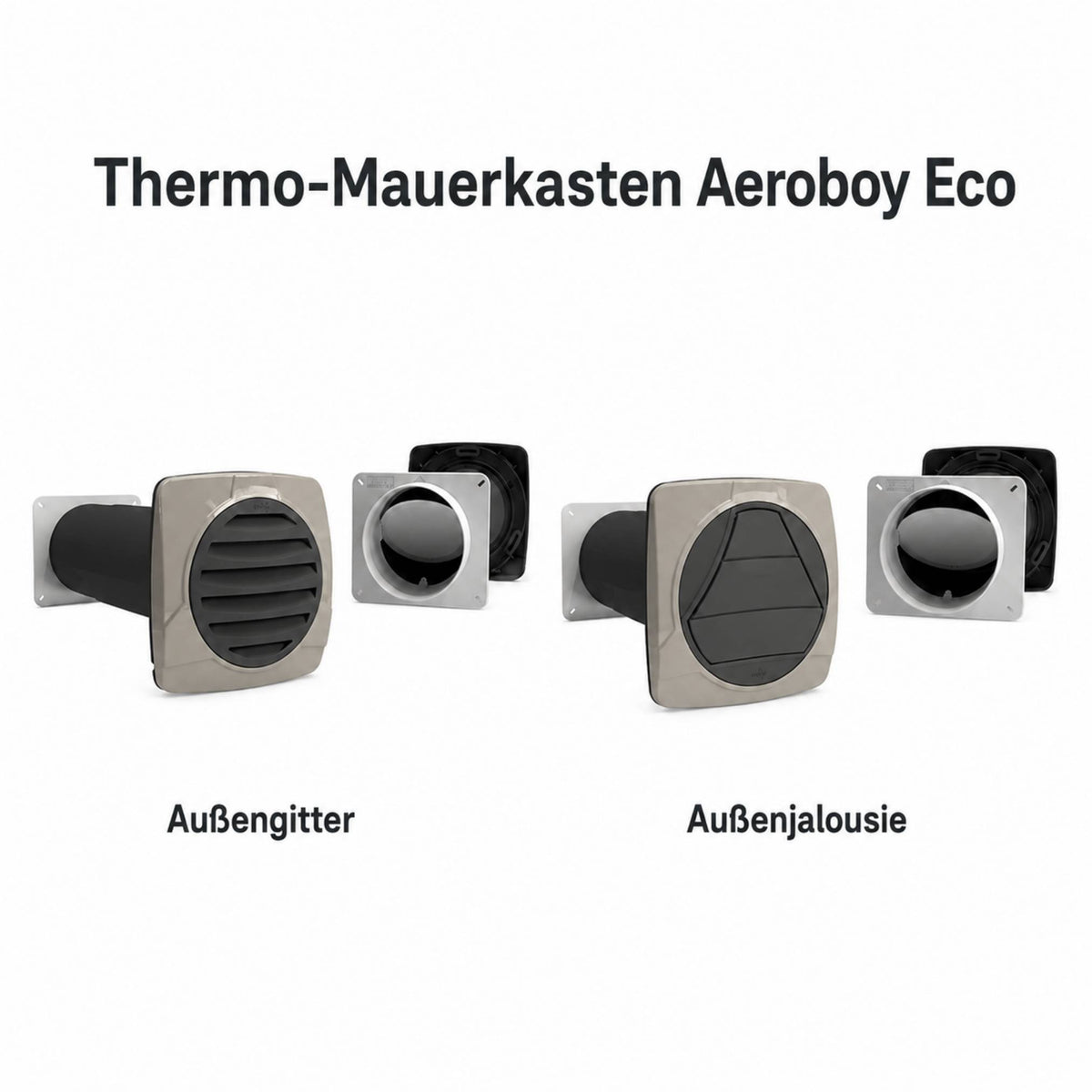

7. Der Mauerkasten: Der Abschluss nach außen

Der Mauerkasten bildet den Abschluss des Abluftkanals an der Außenwand. Er hat mehrere Funktionen:

• Wetterschutz: Verhindert das Eindringen von Regen, Schnee und Wind.
• Insektenschutz: Ein integriertes Gitter hält Insekten und Kleintiere fern.
• Rückstauklappe: Verhindert, dass kalte Außenluft in den Kanal zurückströmt, wenn die Haube ausgeschaltet ist. Achten Sie auf eine hochwertige Rückstauklappe, die leichtgängig ist und gut schließt.
• Ästhetik: Mauerkästen sind in verschiedenen Materialien und Designs erhältlich, um sich harmonisch in die Fassade einzufügen.

Wählen Sie einen Mauerkasten, dessen Durchmesser zum Abluftkanal passt, um unnötige Reduzierungen zu vermeiden. Es gibt auch Mauerkästen mit thermisch getrennten Lamellen, die den Wärmeverlust minimieren.

Welche Bauarten es gibt und worauf Sie bei Anschlussmaß, Dämmung und Einbau achten sollten, erfahren Sie im Ratgeber Mauerkasten für Dunstabzugshauben richtig auswählen und einbauen .

Geeignete Modelle mit unterschiedlichen Anschlussmaßen finden Sie in unserer Auswahl Mauerkästen für Dunstabzugshauben .

8. Kondenswasserbildung im Abluftkanal verhindern

Warme, feuchte Luft aus der Küche trifft im Abluftkanal auf kühlere Temperaturen, insbesondere in unbeheizten Bereichen oder bei niedrigen Außentemperaturen. Dies kann zur Kondenswasserbildung führen. Kondenswasser im Kanal kann nicht nur die Lebensdauer des Materials beeinträchtigen, sondern auch Schimmelbildung fördern und im schlimmsten Fall in die Küchenmöbel oder Wände tropfen.

Wenn bereits Feuchtigkeit oder Wasser an der Haube beziehungsweise im Rohr auftritt, finden Sie Ursachen und Lösungsschritte im Ratgeber Kondenswasser bei Dunstabzugshauben vermeiden .

Um Kondenswasser zu vermeiden:

• Isolierung: Dämmen Sie den Abluftkanal, insbesondere in kalten Wanddurchbrüchen oder in der Decke.
• Kondensatführung: Wie eventuell entstehendes Kondenswasser sicher abgeführt wird, hängt vom verwendeten Kanalsystem, der Leitungsführung und den baulichen Bedingungen ab. Beachten Sie hierzu die Planungs- und Montagevorgaben des Herstellers.
• Rückstauklappe: Eine gut schließende Rückstauklappe am Mauerkasten verhindert das Eindringen kalter Luft und reduziert die Abkühlung des Kanals.

Eine funktionierende Rückstauklappe verhindert, dass kalte Außenluft, Wind oder Fremdgerüche ungehindert in die Küche gelangen. Mehr zur Auswahl und richtigen Position erfahren Sie im Ratgeber Rückstauklappe bei Dunstabzugshauben .

9. Häufige Planungsfehler und ihre Folgen

Aus unserer Erfahrung in der Küchenplanung und -beratung lassen sich typische Fehler beim Anschluss von Dunstabzugshauben an Abluftkanäle identifizieren. Die Kenntnis dieser Fallstricke hilft Ihnen, diese zu vermeiden:

10. Ablufthaube und raumluftabhängige Feuerstätten: Eine Sicherheitsfrage

Ein besonders wichtiger Punkt ist die Kombination einer Abluft-Dunstabzugshaube mit raumluftabhängigen Feuerstätten (z.B. Kaminofen, Gastherme, offener Kamin). Wenn die Dunstabzugshaube in Betrieb ist, saugt sie Luft aus dem Raum. Dies kann einen Unterdruck erzeugen. Bei einer raumluftabhängigen Feuerstätte kann dieser Unterdruck dazu führen, dass Abgase (wie Kohlenmonoxid) nicht mehr durch den Schornstein abziehen, sondern in den Wohnraum gesaugt werden. Dies stellt eine lebensgefährliche Situation dar.

Welche sicherheitstechnischen Zusammenhänge zwischen Abluftbetrieb, Unterdruck und raumluftabhängigen Feuerstätten bestehen, erklären wir ausführlich im Ratgeber Feuerstättenverordnung und Dunstabzugshauben.

11. Checkliste für die Abluftplanung

Nutzen Sie diese Checkliste, um die wichtigsten Punkte bei der Planung und Installation Ihrer Abluft-Dunstabzugshaube zu berücksichtigen:

Neben der Rohrführung müssen auch Montagehöhe, Befestigung und elektrischer Anschluss stimmen. Eine vollständige Übersicht finden Sie in unserer Schritt-für-Schritt-Anleitung zur Montage einer Dunstabzugshaube .

12. Beratung und Zubehör für Ihre Abluftlösung

Die optimale Abluftführung ist ein komplexes Thema, bei dem viele Details beachtet werden müssen. Wenn Sie unsicher sind oder eine individuelle Lösung für Ihre Küche benötigen, stehen wir Ihnen gerne beratend zur Seite. Wir helfen Ihnen bei der Auswahl der passenden Dunstabzugshaube und des notwendigen Zubehörs für eine effiziente und möglichst leise Abluftlösung.

Wenn noch nicht feststeht, ob Ihre neue Dunstabzugshaube überhaupt mit Abluft betrieben werden soll, lohnt sich zunächst ein Vergleich der beiden Betriebsarten. Welche Unterschiede es bei Feuchtigkeit, Geruchsfilterung, Installation und baulichen Voraussetzungen gibt, erklären wir im Ratgeber Abluft oder Umluft: Welche Dunstabzugshaube passt?.

FAQ: Häufig gestellte Fragen zu Dunstabzugshauben und Abluftkanälen

Welchen Rohrdurchmesser sollte mein Abluftkanal haben?

Das hängt von der jeweiligen Dunstabzugshaube und dem verwendeten Luftführungssystem ab. Maßgeblich sind das Anschlussmaß beziehungsweise der vom Hersteller vorgesehene freie oder äquivalente Kanalquerschnitt. Dieser sollte möglichst über die gesamte Abluftstrecke erhalten bleiben, damit Strömungswiderstand, Geräusche und Leistungsverluste gering bleiben.

Sind flexible Abluftschläuche empfehlenswert?

Flexible Abluftschläuche sind aufgrund ihrer gerippten Innenfläche und der Anfälligkeit für Knicke nicht optimal. Sie erhöhen den Luftwiderstand erheblich. Verwenden Sie sie nur für sehr kurze Übergänge und stellen Sie sicher, dass sie vollständig ausgezogen und knickfrei verlegt sind. Starre Rundrohre oder Flachkanäle sind in der Regel die bessere Wahl.

Wie viele Bögen darf ein Abluftkanal haben?

Jeder Bogen erhöht den Luftwiderstand und mindert die Leistung. Planen Sie den Abluftkanal so geradlinig wie möglich und minimieren Sie die Anzahl der Bögen. Wenn Bögen unvermeidlich sind, wählen Sie solche mit einem großen Radius (z.B. zwei 45°-Bögen statt eines scharfen 90°-Bogens).

Muss der Abluftkanal gedämmt werden?

Eine Dämmung kann insbesondere dort wichtig sein, wo warme, feuchte Abluft durch kalte oder unbeheizte Bereiche geführt wird. Ob und wie gedämmt werden muss, hängt von Leitungsführung, Gebäudeaufbau, Temperaturverhältnissen und dem verwendeten Kanalsystem ab. Maßgeblich sind die jeweiligen Planungs- und Montagevorgaben.

Was ist ein Mauerkasten und wofür brauche ich ihn?

Der Mauerkasten ist der Abschluss des Abluftkanals an der Außenwand. Er schützt vor Witterungseinflüssen, Insekten und verfügt über eine Rückstauklappe, die das Eindringen kalter Außenluft verhindert. Ein hochwertiger Mauerkasten ist entscheidend für die Effizienz und den Komfort des Abluftsystems.

Was muss ich bei einer Ablufthaube und einem Kamin beachten?

Bei einer raumluftabhängigen Feuerstätte kann der Betrieb einer Ablufthaube gefährlichen Unterdruck verursachen. Deshalb muss für die konkrete Einbausituation ein sicheres Lüftungs- beziehungsweise Abschaltkonzept vorgesehen werden. Je nach Situation können beispielsweise Fensterkontaktschalter, Unterdruckwächter oder andere geeignete Maßnahmen infrage kommen. Die konkrete Lösung sollte mit einer Fachkraft beziehungsweise dem zuständigen Schornsteinfeger abgestimmt werden.

Wie vermeide ich Gerüche aus dem Abluftkanal?

Gerüche aus dem Abluftkanal können durch undichte Verbindungen oder eine defekte Rückstauklappe entstehen. Stellen Sie sicher, dass alle Verbindungen luftdicht sind und die Rückstauklappe im Mauerkasten einwandfrei funktioniert. Eine regelmäßige Reinigung des Mauerkastens kann ebenfalls helfen.

Muss ein Abluftkanal mit Gefälle verlegt werden?

Das lässt sich nicht pauschal für jedes Abluftsystem beantworten. Wie Kondenswasser vermieden oder sicher abgeführt wird, hängt von Kanalführung, Gebäude, Temperaturverhältnissen und dem verwendeten System ab. Beachten Sie deshalb die Montage- und Planungsvorgaben des Herstellers.
