Reduzierung im Abluftkanal: Leistungsverlust vermeiden

Ihre Dunstabzugshaube ist ausreichend leistungsstark, trotzdem ziehen Dampf und Gerüche nur langsam ab? Gleichzeitig wird die Haube auf höheren Leistungsstufen auffällig laut? Dann muss die Ursache nicht zwangsläufig am Gerät liegen. Häufig wird der Luftweg an einer Stelle deutlich verengt – beispielsweise von 150 auf 125 Millimeter, durch einen zu kleinen Flachkanal oder einen Mauerkasten mit geringerem Anschlussquerschnitt. Eine solche Reduzierung im Abluftkanal erhöht den Widerstand und kann verhindern, dass die Dunstabzugshaube ihre vorgesehene Leistung erreicht. In diesem Ratgeber erklären wir, warum Verengungen problematisch sind, wie Sie diese erkennen und welche Lösungen fachlich sinnvoll sind.

1. Was ist eine Reduzierung im Abluftkanal und warum ist sie relevant?

Von einer Reduzierung spricht man, wenn der für die Abluft verfügbare Querschnitt innerhalb des Kanals kleiner wird. Ein typisches Beispiel ist der Übergang von einem Abluftstutzen mit 150 Millimetern auf ein Rohr mit 125 Millimetern. Eine Reduzierung kann aber auch weniger offensichtlich sein: Ein zu flacher Kanal, ein enges Übergangsstück, eine schwergängige Rückstauklappe oder ein Mauerkasten mit geringer Öffnungsfläche wirken ebenfalls wie eine Verengung. Entscheidend ist daher nicht nur die aufgedruckte Anschlussgröße eines Bauteils, sondern der tatsächlich nutzbare Innenquerschnitt, durch den die Luft strömen kann.

2. Warum der freie Querschnitt entscheidend ist

Die vom Gebläse geförderte Luftmenge muss durch den gesamten Abluftweg transportiert werden. Wird der Kanal verengt, steht derselben Luftmenge weniger Fläche zur Verfügung. Die Strömungsgeschwindigkeit steigt an dieser Stelle, gleichzeitig nimmt der Widerstand zu. Das Gebläse arbeitet dann gegen einen höheren Druckverlust. Praktisch bedeutet das: Die am Gerät angegebene Luftleistung kann in der eingebauten Küche nicht vollständig erreicht werden. Je stärker und abrupter die Verengung ausfällt, desto deutlicher können sich die Auswirkungen bemerkbar machen. Auch mehrere kleinere Engstellen addieren sich über den gesamten Luftweg.

Wie viel Luftleistung Ihre Dunstabzugshaube grundsätzlich benötigt und warum die m³/h-Angabe allein noch nicht über die tatsächliche Wirkung in Ihrer Küche entscheidet, erklären wir ausführlich in unserem Ratgeber Dunstabzugshaube Leistung berechnen: m³/h richtig wählen.

3. Welche Folgen kann eine Reduzierung im Abluftkanal haben?

Eine Reduzierung im Abluftkanal kann vielfältige Auswirkungen auf die Funktion Ihrer Dunstabzugshaube haben.

Geringere Erfassung von Kochdampf

Kann die angesaugte Luft nicht schnell genug nach außen abgeführt werden, sinkt die wirksame Luftleistung. Dampf kann seitlich an der Haube vorbeiziehen, und Gerüche bleiben länger im Raum. Besonders bei intensivem Braten oder bei breiten Kochfeldern fällt dieser Effekt auf. Die Haube läuft zwar hörbar, erreicht am Kochfeld aber nicht die erwartete Wirkung.

Höhere Geräuschentwicklung

An einer Engstelle entstehen höhere Strömungsgeschwindigkeiten und stärkere Verwirbelungen. Diese können sich als Rauschen, Pfeifen oder Dröhnen bemerkbar machen. Häufig wird dann angenommen, die Dunstabzugshaube selbst sei grundsätzlich zu laut. Tatsächlich kann das Geräusch erst durch die ungünstige Kombination aus leistungsstarkem Gebläse und zu kleinem Abluftquerschnitt entstehen.

Eine Reduzierung ist nur eine mögliche Ursache für auffällige Betriebsgeräusche. Weitere Ursachen und Prüfmöglichkeiten erklären wir im Ratgeber Ursachen für eine laute Dunstabzugshaube .

Häufigerer Betrieb auf hohen Leistungsstufen und Energieeffizienz

Wenn die gewünschte Wirkung auf niedrigen Stufen ausbleibt, wird die Haube häufiger auf einer höheren Stufe betrieben. Dadurch steigen Geräuschpegel und Stromverbrauch während der Nutzung. Die stärkere Gebläsestufe beseitigt die eigentliche Engstelle jedoch nicht. Sie versucht lediglich, mehr Luft gegen den bestehenden Widerstand zu fördern. Dies führt zu einem erhöhten Stromverbrauch und einer geringeren Energieeffizienz der gesamten Anlage.

Ungleichmäßiger Luftstrom und Ablagerungen

Abrupte Übergänge und scharfe Kanten erzeugen Bereiche mit Verwirbelungen. Dort können sich Fett- und Schmutzpartikel leichter ablagern als in einem glatten, gleichmäßig dimensionierten Kanal. Das ist kein Grund, jede Reduzierung automatisch als Sicherheitsmangel einzuordnen. Es zeigt aber, weshalb saubere Übergänge und zugängliche Bauteile für Wartung und Kontrolle sinnvoll sind. Bei starker Fettablagerung kann sich ein erhöhtes Brandrisiko ergeben.

Nicht nur Reduzierstücke können den freien Abluftquerschnitt verkleinern. Auch eine zu kleine, verschmutzte oder nicht vollständig öffnende Rückstauklappe kann zusätzlichen Strömungswiderstand erzeugen. Wie Sie die passende Klappe auswählen und wann eine zusätzliche Rückstauklappe überhaupt sinnvoll ist, erklären wir im Ratgeber Rückstauklappe für Dunstabzugshauben: Funktion und Einbau.

4. Wo entstehen typische Engstellen im Abluftsystem?

Eine problematische Verengung befindet sich nicht immer an einer sofort sichtbaren Stelle. In der Praxis begegnen uns besonders häufig die folgenden Situationen:

• Direkt am Abluftstutzen: Ein Gerät mit 150-Millimeter-Anschluss wird unmittelbar auf ein vorhandenes 125-Millimeter-Rohr reduziert.
• Beim Wechsel zum Flachkanal: Der ausgewählte Flachkanal besitzt einen geringeren Innenquerschnitt als das vorherige Rundrohr.
• Im Wanddurchbruch: Eine alte Kernbohrung ist kleiner als der Anschluss der neuen Dunstabzugshaube oder wurde nicht sauber ausgeführt.
• Am Mauerkasten: Anschlussstutzen, Rückstauklappe oder Außenlamellen begrenzen den Luftaustritt. Auch eine schwergängige oder nur teilweise öffnende Klappe kann den freien Luftaustritt begrenzen. Mehr zur Funktion und Position erfahren Sie im Ratgeber Rückstauklappe bei Dunstabzugshauben richtig auswählen .
• Durch zusammengedrückte Schläuche: Ein flexibler Schlauch wird hinter einem Schrank gequetscht oder nicht vollständig ausgezogen.
• Durch ungeeignete Adapter: Ein kurzer Adapter verkleinert den Querschnitt abrupt und besitzt innen scharfe Kanten.

5. Rundrohr und Flachkanal richtig vergleichen

Rundrohre werden über ihren Durchmesser beschrieben. Bei Flachkanälen werden dagegen meist Breite und Höhe angegeben. Ein direkter Vergleich allein anhand dieser Außenmaße ist nicht zuverlässig. Relevant ist die innere Querschnittsfläche. Hinzu kommen Wandstärke, Innenform und mögliche Versteifungen. Ein breiter, aber sehr flacher Kanal kann daher weniger nutzbaren Querschnitt besitzen als erwartet. Beim Wechsel von einem Rundrohr auf einen Flachkanal sollte der neue Kanal mindestens einen vergleichbaren freien Querschnitt bieten. Der Übergang muss zusätzlich so gestaltet sein, dass die Luft nicht abrupt umgelenkt oder eingeschnürt wird.

Passende Komponenten mit unterschiedlichen Abmessungen und Bauformen finden Sie in unserer Auswahl Rohre, Flachkanäle und Übergangsstücke für Dunstabzugshauben . Vergleichen Sie dabei nicht nur die äußeren Maße, sondern vor allem den tatsächlich nutzbaren Innenquerschnitt.

6. Wie erkennen Sie eine problematische Reduzierung?

Eine einzelne Beobachtung beweist noch nicht, dass der Abluftkanal zu klein ist. Treffen jedoch mehrere Merkmale gleichzeitig zu, sollte der Luftweg geprüft werden:

• Die Haube ist auf hohen Stufen deutlich lauter als erwartet.
• Am Luftaustritt außerhalb des Gebäudes ist nur ein schwacher Luftstrom spürbar.
• Dampf zieht trotz hoher Stufe seitlich an der Haube vorbei.
• Das Geräusch verändert sich auffällig, sobald die Rückstauklappe öffnet.
• Zwischen Geräteanschluss und Wandöffnung ist ein kleinerer Adapter eingebaut.
• Die neue Haube besitzt 150 Millimeter Anschluss, der bestehende Kanal aber nur 125 Millimeter.
• Ein flexibler Schlauch ist geknickt oder zusammengedrückt.
• Die Kochgerüche halten sich länger in der Küche, obwohl die Haube läuft.

7. Welche Lösungen sind sinnvoll, um Leistungsverlust zu vermeiden?

Um die optimale Leistung Ihrer Dunstabzugshaube zu gewährleisten und Leistungsverlust zu vermeiden, gibt es verschiedene Lösungsansätze:

Vorhandenen Wanddurchbruch vergrößern

Ist eine alte Kernbohrung der einzige Grund für die Reduzierung, kann eine fachgerechte Vergrößerung die technisch sauberste Lösung sein. Das verursacht zunächst zusätzlichen Aufwand, verhindert aber, dass eine neue leistungsstarke Haube dauerhaft an einem zu kleinen Abluftweg betrieben wird. Vor Arbeiten an der Außenwand müssen Aufbau, Dämmung, Leitungen und statische Anforderungen geprüft werden. Die Durchführung sollte von einem Fachbetrieb erfolgen.

Mauerkasten passend zum Kanal wählen

Ein Mauerkasten sollte nicht zum Flaschenhals des Systems werden. Achten Sie auf ein passendes Anschlussmaß, eine ausreichende freie Austrittsfläche und eine leichtgängige Verschlussmechanik. Ein alter Mauerkasten kann trotz scheinbar passendem Stutzen innen deutlich enger sein. Moderne, strömungsgünstige Mauerkästen mit Thermobox-Technologie minimieren den Druckverlust und verbessern die Energieeffizienz.

Ein Mauerkasten darf nicht zum Flaschenhals des Abluftsystems werden. Achten Sie auf eine ausreichende freie Austrittsfläche, eine leichtgängige Rückstauklappe und ein zum Kanal passendes Anschlussmaß. Geeignete Lösungen finden Sie in unserer Auswahl Mauerkästen mit passenden Anschlussmaßen .

Welche Mauerkasten-Bauarten es gibt und worauf Sie bei Wanddurchbruch, Dämmung und Montage achten sollten, erklären wir ausführlich im Ratgeber Mauerkasten richtig auswählen und einbauen .

Zu kleinen Flachkanal ersetzen

Reicht der Querschnitt eines vorhandenen Flachkanals nicht aus, sollte geprüft werden, ob ein größeres System eingesetzt oder der Leitungsweg anders geführt werden kann. Das bloße Anschließen eines großen Rundstutzens an einen deutlich kleineren Flachkanal löst das Problem nicht. Der Engpass bleibt bestehen, auch wenn der Übergang äußerlich sauber montiert aussieht. Wählen Sie Flachkanäle mit optimiertem Innenquerschnitt, die dem Rundrohrquerschnitt entsprechen.

Gequetschte oder geknickte Schläuche beseitigen

Ein zusammengedrückter Schlauch wirkt ebenfalls wie eine starke Reduzierung. Für dauerhafte Strecken sind stabile, glatte Rohr- oder Kanalelemente meist die bessere Wahl. Wird ein flexibles Verbindungsstück benötigt, sollte es möglichst kurz, vollständig ausgezogen und ohne Einschnürung montiert werden. Idealerweise verwenden Sie glatte Rundrohre oder Flachkanäle mit möglichst wenigen Bögen.

Für längere Abluftstrecken sind glatte, formstabile Systeme meist strömungsgünstiger als gerippte Schläuche. Passende feste Rohr- und Kanalsysteme finden Sie unter Abluftrohre und Kanäle für Dunstabzugshauben .

8. Was tun, wenn ein Übergang unvermeidbar ist?

Nicht jede bestehende Küche erlaubt einen durchgehend identischen Anschluss. Muss der Querschnitt tatsächlich verändert werden, sollte der Übergang möglichst strömungsgünstig ausgeführt sein. Verwenden Sie ein dafür vorgesehenes Formteil mit sanftem Verlauf statt einer abrupten Stufe. Platzieren Sie eine unvermeidbare Reduzierung nicht direkt hinter dem Abluftstutzen, sofern eine technisch bessere Position möglich ist. Gleichzeitig sollte die kleinere Strecke so kurz wie möglich bleiben. Ob die Lösung für das konkrete Gerät zulässig ist, ergibt sich aus den Montage- und Planungshinweisen des Herstellers.

9. Checkliste: Reduzierungen vor dem Einbau vermeiden

Um Leistungsverlust im Abluftkanal zu vermeiden, hilft eine sorgfältige Planung:

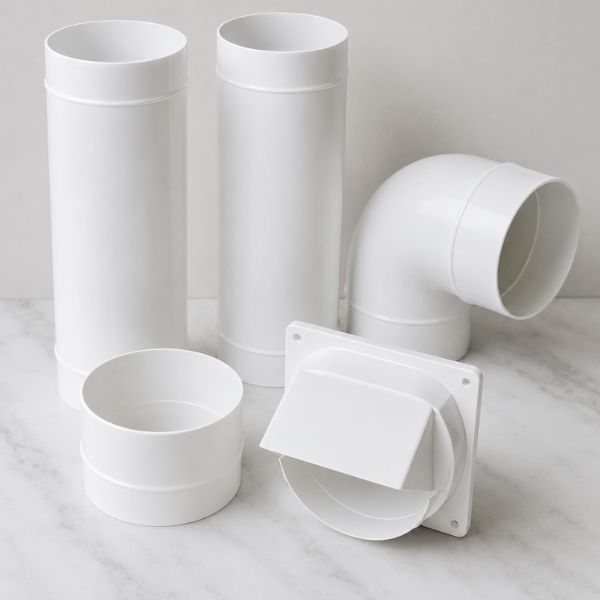

10. Kompakte Kaufhilfe: Die richtige Wahl für Ihr Abluftsystem

Die Wahl der richtigen Komponenten für Ihr Abluftsystem ist entscheidend, um eine Reduzierung im Abluftkanal und damit verbundenen Leistungsverlust zu vermeiden. Achten Sie auf:

• Passende Rohrdurchmesser: Wählen Sie Rohre und Kanäle, die dem Anschlussdurchmesser Ihrer Dunstabzugshaube entsprechen. Für die meisten leistungsstarken Hauben ist ein Durchmesser von 150 mm empfehlenswert, sofern der Hersteller dies vorgibt.
• Glatte Innenflächen: Glatte Rohre und Kanäle minimieren den Strömungswiderstand im Vergleich zu flexiblen Schläuchen mit Rillen.
• Strömungsoptimierte Übergänge: Setzen Sie auf spezielle Übergangsstücke, die einen sanften Wechsel zwischen Rund- und Flachkanälen ermöglichen, anstatt abrupter Verengungen.
• Effiziente Mauerkästen: Moderne Mauerkästen mit geringem Druckverlust und guter Dämmung sind eine Investition in die Leistung und Energieeffizienz. Achten Sie auf Modelle mit optimierten Lamellen und leichtgängigen Rückstauklappen.
• Kurze und gerade Wege: Planen Sie den Abluftweg so kurz und geradlinig wie möglich, um unnötige Bögen und damit verbundene Widerstände zu vermeiden.

11. Häufig gestellte Fragen zu Reduzierungen im Abluftkanal

Darf eine Dunstabzugshaube von 150 auf 125 Millimeter reduziert werden?

Technisch lässt sich ein entsprechendes Übergangsstück häufig montieren. Die Verkleinerung erhöht jedoch den Luftwiderstand und kann Leistung sowie Geräuschkomfort beeinträchtigen. Maßgeblich sind die Vorgaben des Haubenherstellers. Eine Vergrößerung des vorhandenen Abluftwegs ist häufig die bessere Dauerlösung.

Ist eine Reduzierung direkt an der Dunstabzugshaube besonders ungünstig?

Ja. Wird der Luftweg unmittelbar hinter dem Gebläse verkleinert, muss die Luft bereits am Anfang der Leitung durch den geringeren Querschnitt strömen. Dadurch wirkt sich die Engstelle auf den gesamten nachfolgenden Betrieb aus.

Kann ein Flachkanal denselben Querschnitt wie ein 150-Millimeter-Rundrohr haben?

Ja, sofern der tatsächlich nutzbare Innenquerschnitt entsprechend dimensioniert ist. Die äußeren Maße eines Flachkanals reichen für die Beurteilung nicht aus. Innenhöhe, Innenbreite, Wandstärke und Kanalform müssen berücksichtigt werden.

Kann auch ein Mauerkasten die Abluft reduzieren?

Ja. Eine kleine Innenöffnung, enge Außenlamellen oder eine nur teilweise öffnende Rückstauklappe können den Luftaustritt begrenzen. Deshalb sollte nicht nur der Anschlussstutzen, sondern die freie Öffnung des gesamten Mauerkastens geprüft werden.

Warum wird eine Dunstabzugshaube durch eine Reduzierung lauter?

In der engeren Stelle steigt die Strömungsgeschwindigkeit. Gleichzeitig entstehen stärkere Turbulenzen und das Gebläse arbeitet gegen einen höheren Widerstand. Dadurch können Rauschen, Pfeifen oder ein insgesamt höherer Geräuschpegel entstehen.

Ist eine Reduzierung am Ende des Abluftkanals unproblematisch?

Nein, vollständig unproblematisch ist sie auch dort nicht. Eine kurze, strömungsgünstige Verengung am Ende kann aber weniger ungünstig sein als eine starke Reduzierung unmittelbar hinter dem Gerät. Entscheidend bleiben Größe, Länge und Ausführung der Engstelle.

Wie kann ich prüfen, ob mein Abluftkanal zu klein ist?

Vergleichen Sie den Anschlussdurchmesser der Haube mit allen nachfolgenden Bauteilen. Prüfen Sie Rundrohre, Flachkanäle, Adapter, Wanddurchbruch, Rückstauklappe und Mauerkasten auf ihren tatsächlichen Innenquerschnitt. Bei unklaren oder verdeckten Leitungen ist eine Prüfung durch einen Fachbetrieb sinnvoll.

Gibt es eine Faustregel für den minimalen Querschnitt pro m³/h Luftleistung?

Eine allgemeingültige Faustregel ist schwierig, da die optimale Dimensionierung von vielen Faktoren wie Rohrlänge, Anzahl der Bögen und dem spezifischen Druckverlust des Geräts abhängt. Als grober Richtwert wird für die meisten Dunstabzugshauben mit einem Abluftvolumen von 300-600 m³/h ein Mindestdurchmesser von 150 mm empfohlen. Letztlich sind die Herstellerangaben und eine fachliche Planung entscheidend.

Welche Materialien sind für Abluftkanäle am besten geeignet, um Reduzierungen zu vermeiden?

Für Abluftkanäle eignen sich am besten glatte Kunststoffrohre (PVC, PP) oder Metallrohre (Aluminium, verzinkter Stahl). Diese Materialien bieten geringen Strömungswiderstand und sind langlebig. Flexible Schläuche sollten nur für kurze Übergangsstrecken und vollständig ausgezogen verwendet werden, da ihre geriffelte Oberfläche den Luftstrom stärker behindert.

Wie oft sollte ich meinen Abluftkanal auf Ablagerungen prüfen?

Das empfohlene Reinigungsintervall hängt von Modell, Filtertyp, Nutzungshäufigkeit und den Herstellerangaben ab. Bei häufiger Nutzung und wenn Sie einen Leistungsabfall bemerken, kann eine jährliche Sichtprüfung sinnvoll sein. Bei zugänglichen Kanälen können Sie selbst prüfen. Bei verdeckten Kanälen kann eine professionelle Inspektion alle paar Jahre ratsam sein.

Kann ich eine Reduzierung selbst beheben oder brauche ich einen Fachmann?

Kleine Anpassungen, wie das Ersetzen eines geknickten Flexschlauchs durch ein glattes Rohr oder der Austausch eines ungeeigneten Adapters, können Sie oft selbst vornehmen, wenn Sie handwerklich erfahren sind. Bei größeren Eingriffen wie der Vergrößerung eines Wanddurchbruchs oder der Neuverlegung komplexer Kanalsysteme ist die Beauftragung eines Fachmanns dringend anzuraten, um Bauschäden und Funktionsprobleme zu vermeiden.
